Комплектная трансформаторная подстанция производства ЧЗЭО отправится на Дальний Восток, где идёт активное освоение залежей медной руды. Строительство производственных и инфраструктурных объектов на отдалённых территориях региона осложняется суровыми погодными условиями и отсутствием транспортной инфраструктуры. Чтобы преодолеть трудности, вызванные географическим расположением рудника, применяются передовые технологии и нестандартные инженерные решения. Одним из примеров адаптации типового проекта под специфические задачи стала понижающая подстанция КТПН-B-Plit-БТКК - 1000/35/0,4 УХЛ1 с 35 кВ на 0,4 кВ.

В составе подстанции по высокой стороне на 35 кВ установлен моноблок КРУЭ, состоящий из двух функций: F – выключатель нагрузки с предохранителеями, C – выключатель нагрузки без предохранителей. По низкой стороне на 0,4 кВ – шкафы НКУ ШН Allion с 3b-секционированием. Для обеспечения качества электроэнергии на каждой секции установлены устройства компенсации реактивной мощности (УКРМ). В комплектацию подстанции также входят ШСН, СИЗ и масляный трансформатор ТМГ-СЭЩ-1000/35-УХЛ.

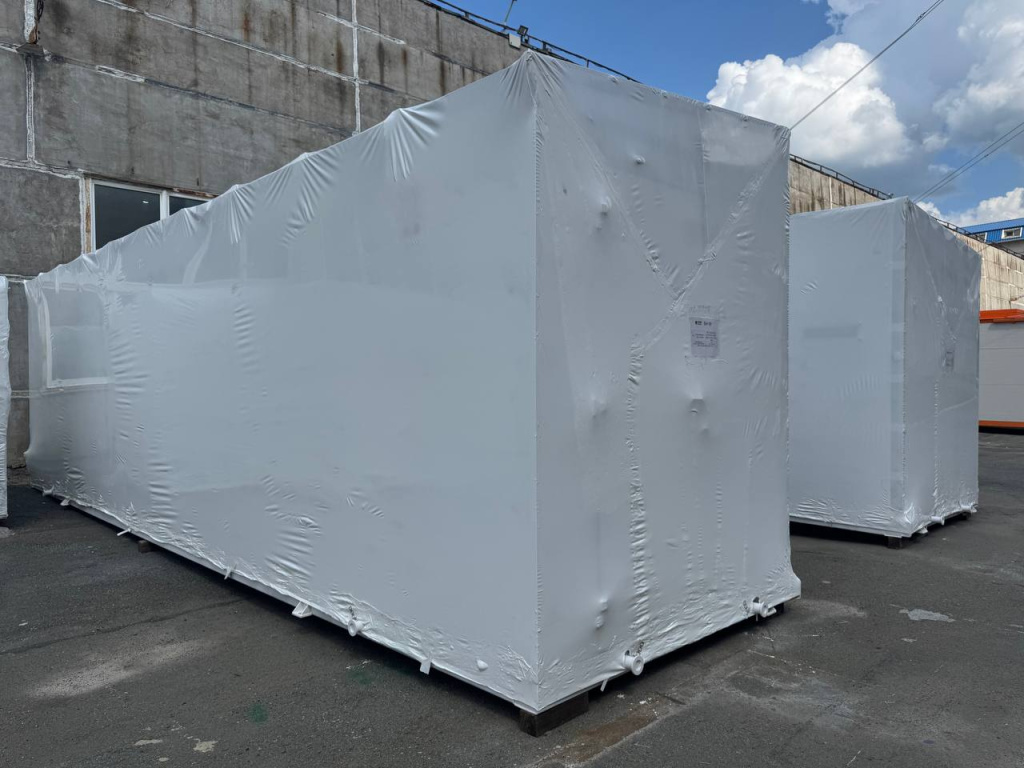

Подстанция размещена в двух блочно-модульных зданиях. Особенностью проекта стала разработка и изготовление сборно-разборного основания БМЗ и площадок обслуживания по типу конструктора. Данное решение позволило сократить площадь, занимаемую электроустановкой в упакованном виде, и сократить расходы на транспортировку. Учитывая протяженность и сложность маршрута, мобильность и малогабаритность полуэтажа имеет большое значение для эффективной транспортной логистики.

«Модульная конструкция полуэтажа, предложенная нашими инженерами, позволяет компактно упаковать подстанцию и снизить транспортные издержки. Кроме того, благодаря этому решению КТП можно быстро смонтировать на месте и установить на щебеночную подушку. А это особенно важно, если речь идёт о регионе, где температура воздуха зимой может опускаться до – 40 °С», – отмечает инженер по сопровождению проекта Сергей Орлов.

Подстанция для дальневосточного месторождения пополнила портфель реализованных ЧЗЭО кейсов в сегменте горнодобывающей отрасли: энергообъекты челябинского производства функционируют на Озёрном, Быстринском ГОКах, месторождении «Высокое» и других стратегически важных площадках. Проект наглядно демонстрирует ключевые принципы работы компании: гибкую адаптацию типовых проектов под задачи заказчика, глубокую проработку технических нюансов и плотное сопровождение проекта на всех этапах выполнения.
