ООО «Челябинский завод электрооборудования» (ЧЗЭО) приступил к реализации масштабного энергопроекта «под ключ» для нужд сталелитейной промышленности. На предприятии спроектировали модульную двухэтажную распределительную подстанцию, сопоставимую по размерам с четырьмя теннисными кортами. Электроустановку площадью 720 кв.м. смонтируют на металлургическом предприятии Вологодской области. Проект реализуется в рамках программы технического перевооружения и позволит обеспечить надёжное электроснабжение одного из цехов комбината.

Конструктивные решения

Распределительная подстанция (РП) на номинальный ток 2500А представляет собой распределительный пункт с трансформаторной подстанцией. РП имеет габариты 41×18 метров и собирается по принципу «большого конструктора» из 76 модульных блоков в заводской готовности. Такое решение предложили специалисты ЧЗЭО исходя из условий размещения электроустановки: близости коммуникаций, подъездных путей, размеров свободного земельного участка и других. Модульность конструкции позволяет преодолеть ограничения, связанные с плотностью заводской застройки, и гарантировать высокую скорость и качество монтажа на объекте.

По запросу Заказчика инженеры ЧЗЭО разработали усиленную конструкцию перекрытий второго этажа, а также нетиповой вариант металлической кровли.

«Крышу подстанции мы делаем съемной, разделенной на 24 модуля. Каждый модуль представляет собой цельносварную конструкцию, которые будут монтироваться на объекте. При этом дополнительно на крышу будут приварены металлические листы 4 мм. Такая модификация удобна для транспортировки, а вместе с усиленной конструкцией второго этажа это даёт повышенную конструктивную прочность всего здания», – рассказывает Руководитель отдела продаж ЧЗЭО Павел Кряжев.

Комплектация

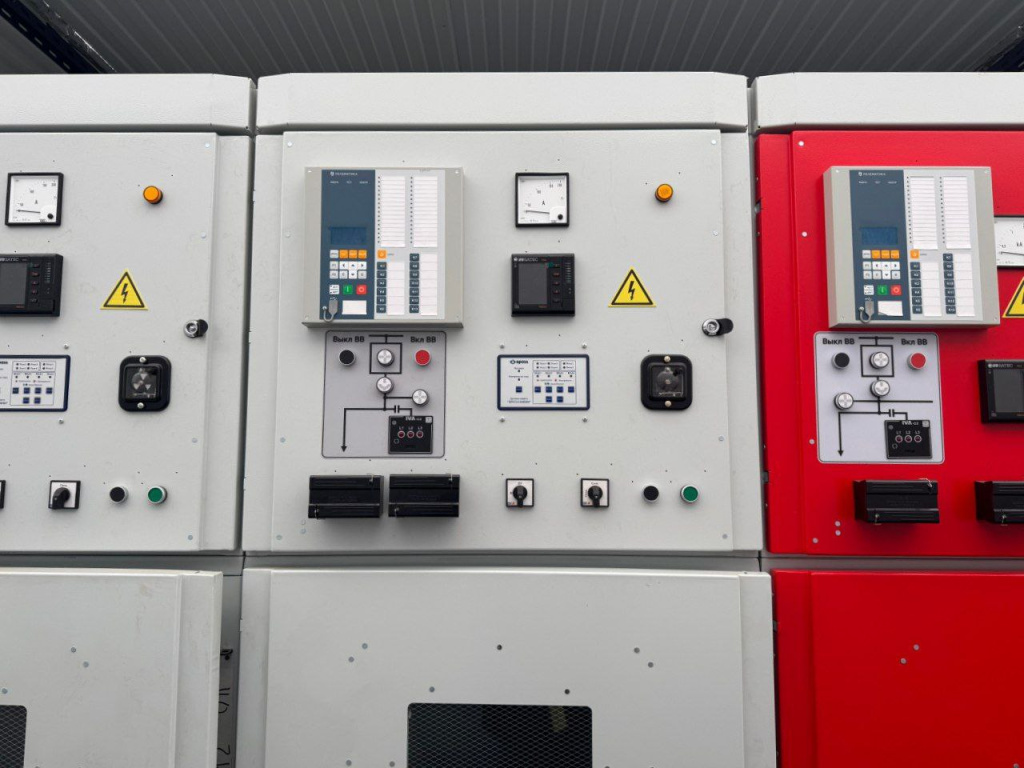

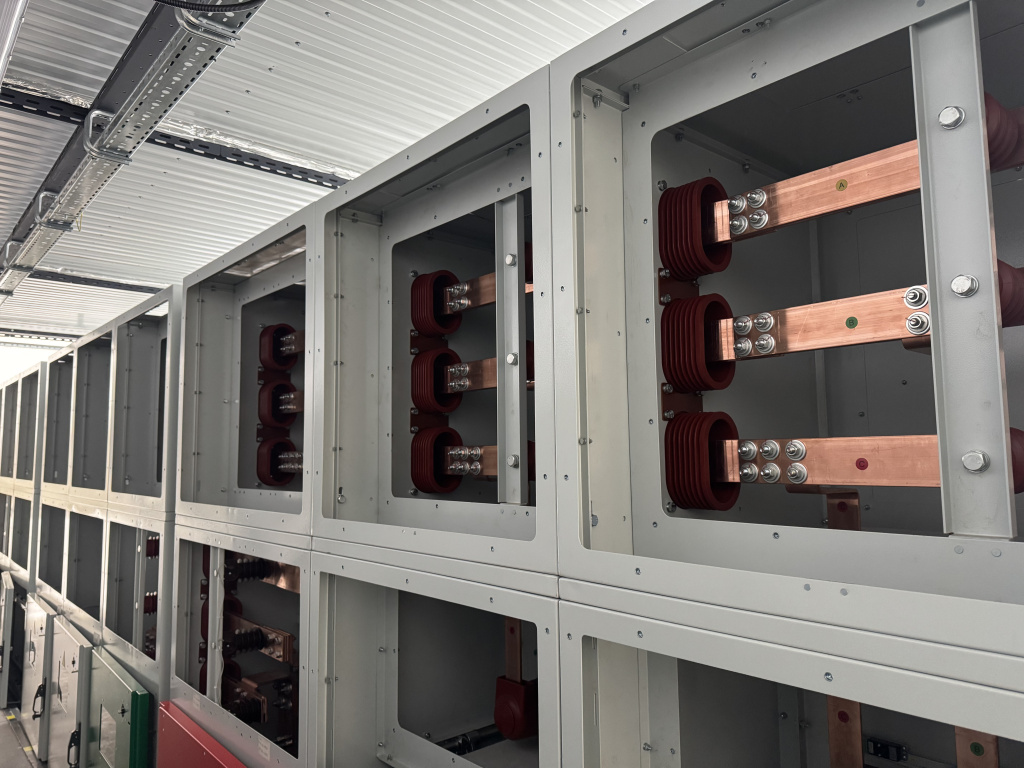

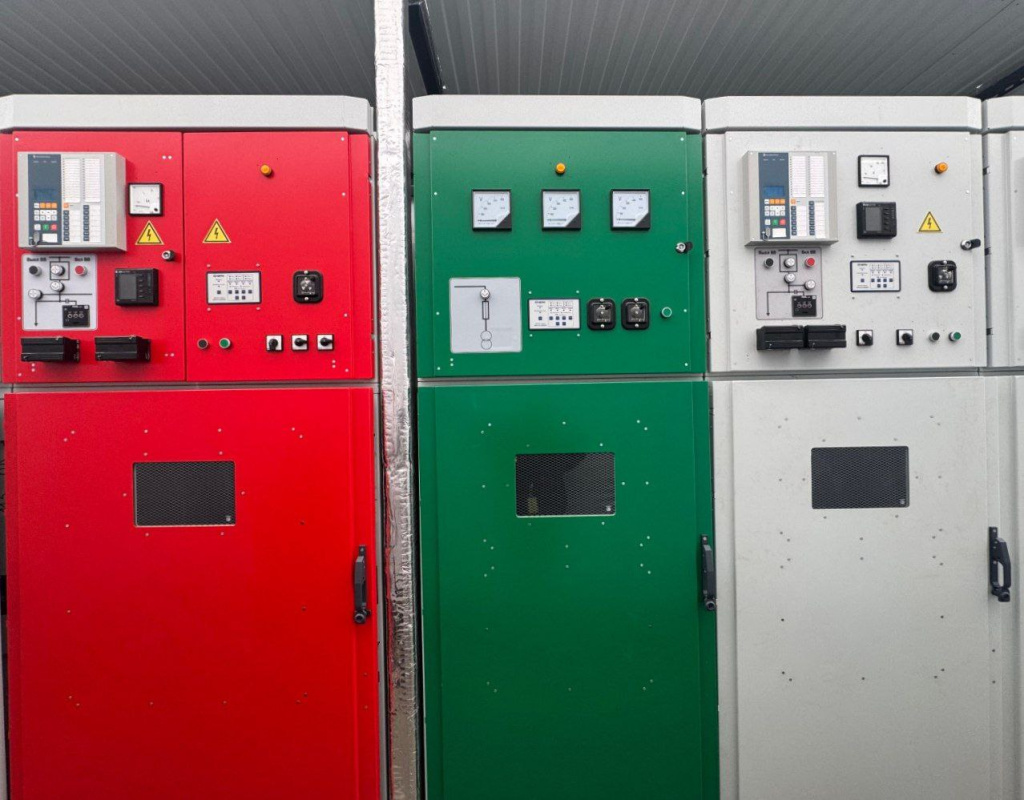

На первом этаже подстанции размещается кабельная инфраструктура, системы обеспечения и комплектная трансформаторная подстанция собственных нужд (КТПСН). В составе КТПСН – распределительное устройство 0,4 кВ и два силовых трансформатора мощностью 630 кВА. На втором этаже располагается более 70 ячеек комплектных распределительных устройств КРУ Elion-L с нижним выкатным элементом. Для предупреждения возможного перегрева токоведущих соединений реализован температурный контроль. Также в поставку вошли устройства компенсации реактивной мощности (УКРМ) на 10 кВ и РУ-0,4 кВ с 4b-секционированием.

Для обеспечения требуемых условий эксплуатации в здании подстанции предусмотрены системы вентиляции и кондиционирования.

«Это далеко не первый крупный проект ЧЗЭО для металлургической отрасли. Однако среди прочих он всё-таки выделяется. В данном случае мы выступили не только как поставщики электрооборудования, но и как инжиниринговая компания. Совместно с проектным институтом мы провели инженерные изыскания и спроектировали конструкцию БМЗ, осуществили расчет нагрузок, произвели техническую адаптацию основного электрооборудования и комплекса собственных нужд, а также разработали системы жизнеобеспечения РП – охранно-пожарную сигнализацию, вентиляцию и кондиционирование. – отмечает Павел Кряжев. – Это пример комплексного проектирования, в процессе которого были учтены не только отраслевые стандарты (что само собой разумеется), но и строгие регламенты и требования самого Заказчика».

По словам специалиста, особые требования, которые предъявляются к электрощитовому оборудованию со стороны металлургических предприятий, зависят от специфики отрасли: это высокая концентрация пыли на производстве, большие мощности и токи, определённый выбор поставщиков комплектующих и другие.

Все этапы реализации энергопроекта для вологодского предприятия – от проектирования и производства распределительной подстанции до монтажа и пуско-наладки установки – выполняют специалисты ЧЗЭО.
