ООО «Челябинский завод электрооборудования» (ЧЗЭО) завершил монтаж комплектной трансформаторной подстанции КТПН B-Plit мощностью 1000 кВА на нефтеперерабатывающем заводе Западной Сибири. Подстанция обеспечит электроснабжение новых мощностей одного из самых современных и «молодых» российских предприятий, выпускающих дизельное и автомобильное топливо. Электроустановка отвечает повышенным требованиям безопасности, которые предъявляет нефтегазовая отрасль к энергооборудованию на таких стратегических объектах. Все тестовые запуски подстанции прошли в присутствии представителей Заказчика и показали полную готовность оборудования к вводу в эксплуатацию.

Полный цикл работ – от проектирования и производства КТПН B-Plit до монтажа и пусконаладочных работ – был выполнен специалистами ЧЗЭО. В задачу Челябинского завода электрооборудования также входило управление субподрядчиком по монтажу вентиляции и кондиционирования. При этом специфика размещения на действующем производстве потребовала соблюдения строгого пропускного режима, а контроль со стороны отдела капитального строительства и электротехнической лаборатории Заказчика на этапе пусконаладки был максимально детализированным.

«При выполнении работ мы сталкивались с интересными задачами – это, например, высотный монтаж воздухозаборной трубы или адаптация конструкции подстанции к уже построенным смежным объектам. Заказчик был максимально вовлечён в процесс, и это помогало быстро решать любые возникающие вопросы», – рассказал ведущий инженер отдела технического контроля Дмитрий Пинягин.

Технические особенности

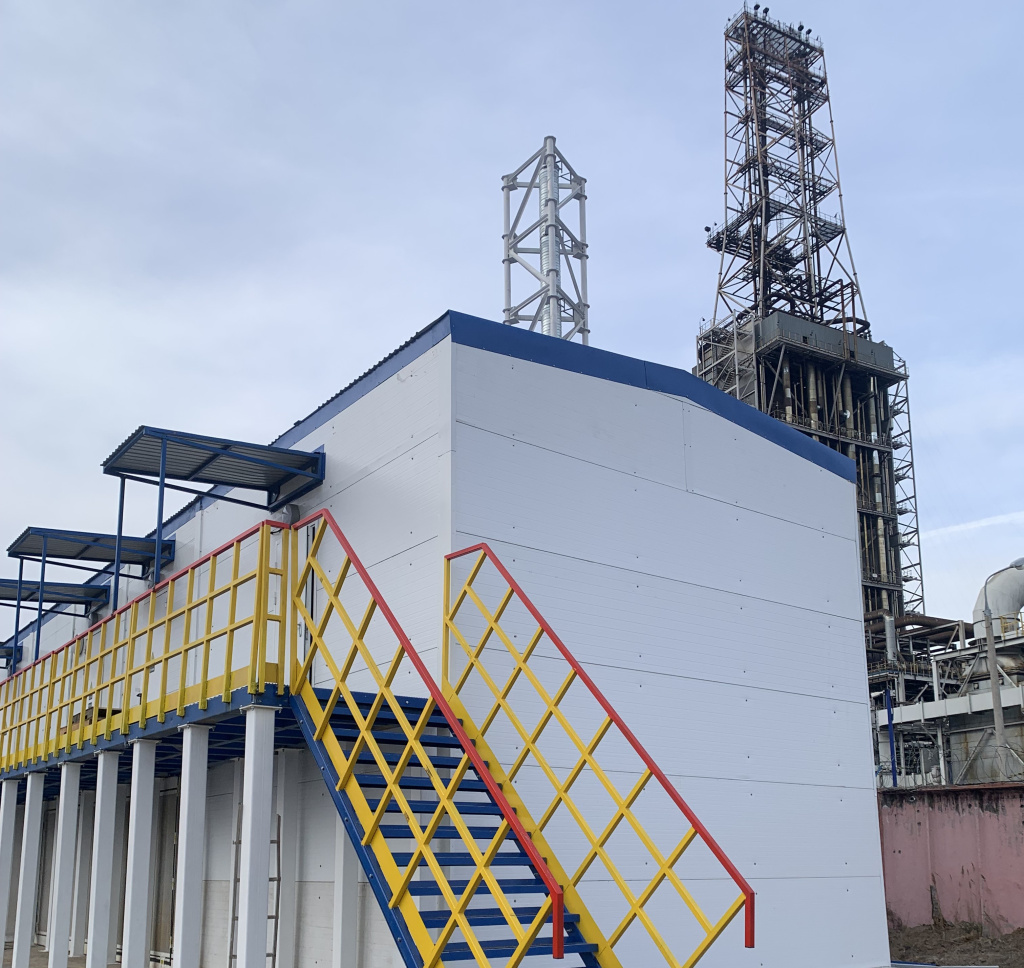

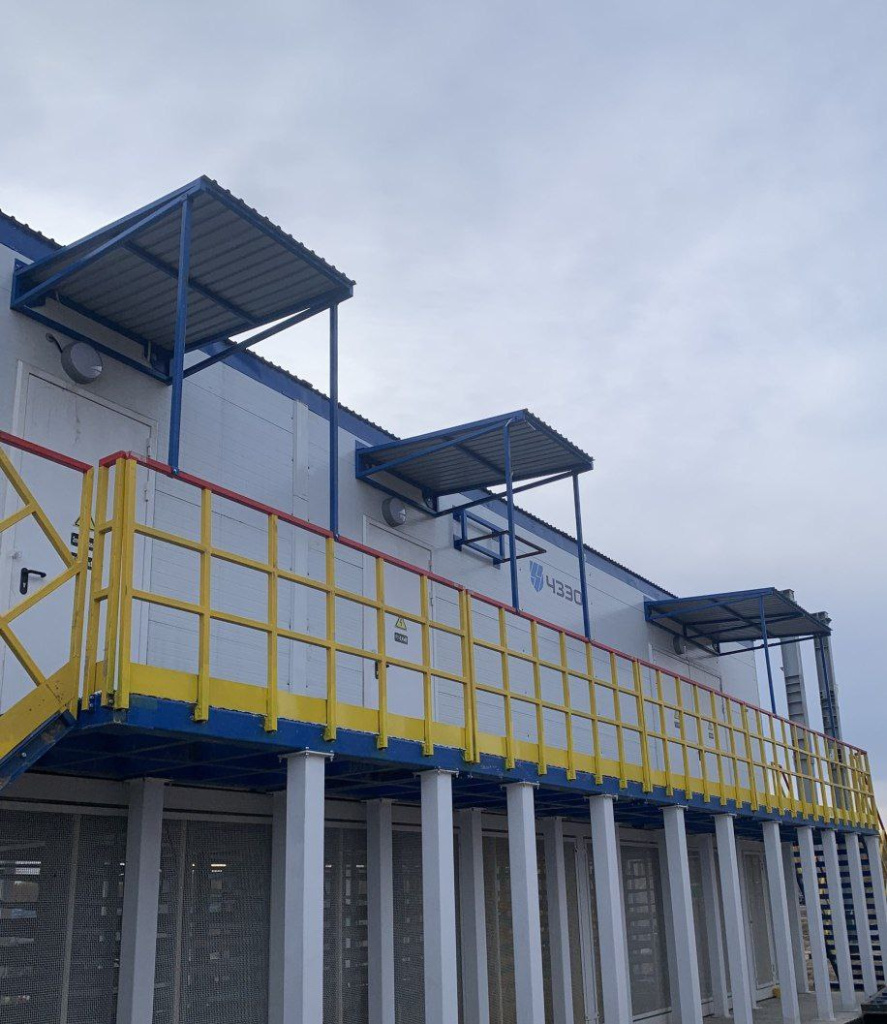

Конструкция подстанции представляет собой пять блочно-модульных зданий (БМЗ), установленных на кабельный полуэтаж на высоте 2,5 метра над уровнем земли. В составе – два сухих трансформатора с литой изоляцией ТЛСЗФ-1000/6/0,4 и 14 шкафов низкого напряжения (ШН) Allion с 3b-секционированием, а также устройство компенсации реактивной мощности (УКРМ), шкаф собственных нужд (ШСН) и шкаф ПЭСПЗ. Оборудование имеет степень защиты IP31 и соответствует уровню изоляции по ГОСТ 1516.1.

Учитывая специфику нефтеперерабатывающего производства, к подстанции предъявлялись повышенные требования по взрывозащите и надёжности систем жизнеобеспечения. Подача чистого воздуха в помещение подстанции осуществляется через выносной воздухозабор высотой 15 метров. Благодаря этому исключается возможность попадания внутрь КТПН взрывоопасных газов. Система кондиционирования выполнена во взрывозащищенном исполнении с резервированием.

Поставка для сибирской компании пополнила портфель решений Челябинского завода электрооборудования для предприятий ТЭК и ещё раз подтвердила статус ЧЗЭО как надёжного партнёра.
