ООО «Челябинский завод электрооборудования» (ЧЗЭО) изготовил и приступил к монтажу комплектной трансформаторной подстанции КТПН В-Plit мощностью 2500 кВА для современного лесоперерабатывающего предприятия Красноярского края. Подстанция обеспечит надёжное электроснабжение новых мощностей завода и позволит нарастить выпуск сухих пиломатериалов.

В рамках договора ЧЗЭО выполняет полный комплекс работ, включая производство, доставку, строительство фундамента и ограждения, монтаж и пусконаладку. Подстанцию уже доставили на объект Заказчика – специалисты электромонтажного участка ЧЗЭО приступили к сборке оборудования.

Комплектация

По высокой стороне подстанции установлена ячейка КРУ «Nexus» 35 кВ с вакуумным выключателем «ВВ-4Z» на номинальный ток 1250 А. По индивидуальному запросу Заказчика инженеры ЧЗЭО разработали модификацию ячейки с уменьшенной на один метр глубиной. Это позволило оптимизировать габариты РУВН и адаптировать подстанцию к условиям площадки.

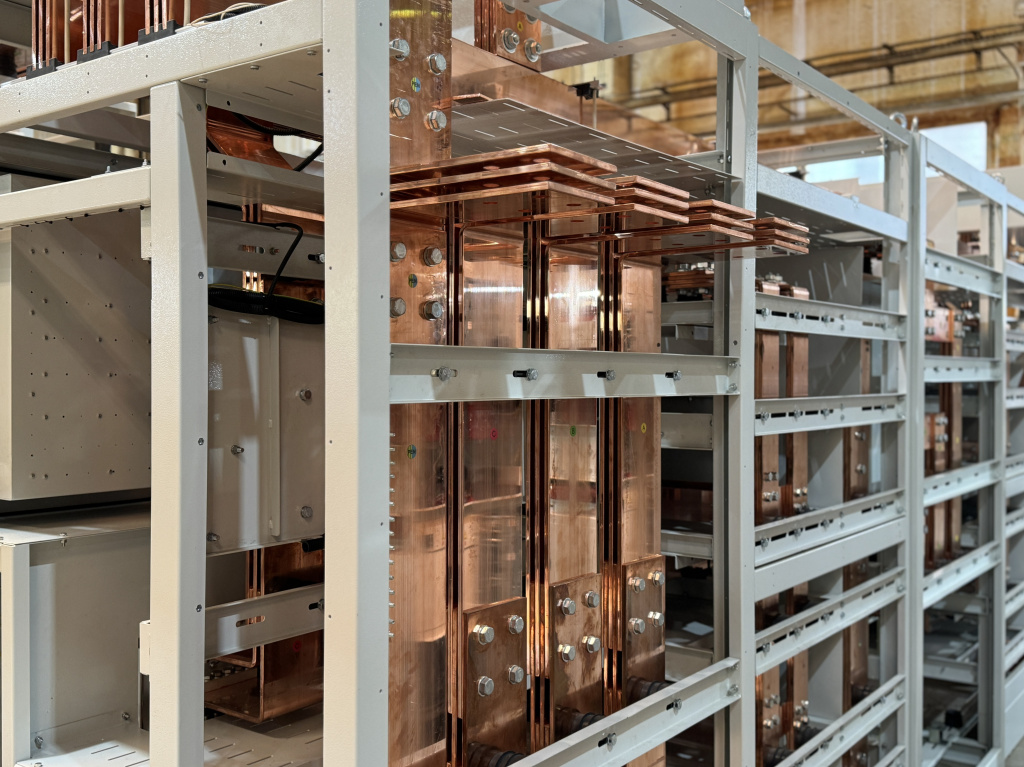

Электроустановка оснащена трансформаторами тока «ТОЛ-35» производства АО «ГК «Электрощит» – ТМ Самара», современными системами релейной и дуговой защиты от НПП «Микропроцессорные технологии». Для непрерывного контроля температуры контактных соединений и сборных шин установлен блок термоконтроля БСКТ. Аналогичная система контроля температуры реализована на каждом выключателе в низковольтном оборудовании.

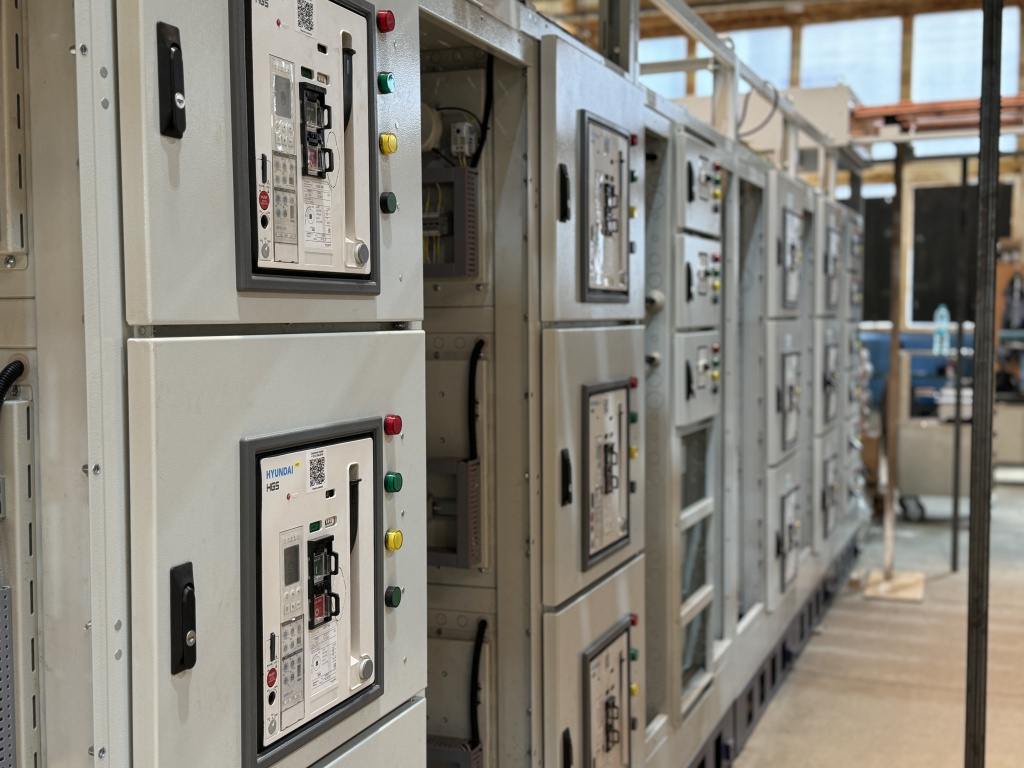

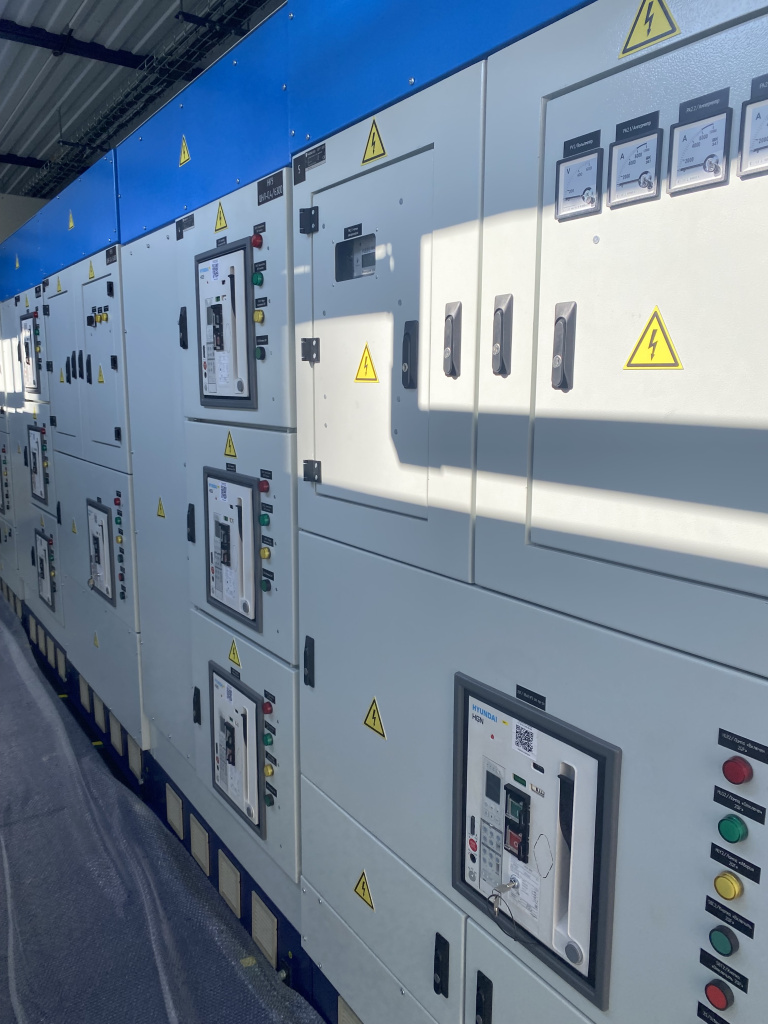

По на низкой стороне (0,4 кВ) смонтированы НКУ ШНЛ Allion с 3b-cекционированием. Защиту вводных линий обеспечивают воздушные выключатели NA8 компании CHINT, отходящих – выключатели серии NM8. В состав КТПН B-Plit также входят силовой масляный трансформатор Минского электротехнического завода им В. И. Козлова и устройства компенсации реактивной мощности производства «ИнжЭлектро».

Технические особенности

В подстанции реализована система телемеханики на базе блоков «ЭНИП-2» и «ЭНМВ». Данные о ключевых параметрах (положение выключателей, выкатного элемента, фазные токи, напряжения, активную и реактивную мощности) сводятся в единый шкаф и далее сигналы передаются на диспетчерский пункт.

В конструкции блочно-модульного здания предусмотрена система обогреваемого водослива, которая помогает исключить образование на кровле сосулек и наледи. Это решение, выполненное по требованию Заказчика, повышает безопасность и долговечность подстанции.

«Данный проект – ещё один пример нашего подхода к работе с Заказчиками, – отмечает Исполнительный директор ЧЗЭО Сергей Телешев. – Мы не просто поставляем энергооборудование, а управляем всем циклом работ, чтобы в итоге Заказчик получил объект «под ключ» и именно такой, который полностью соответствует его техническим запросам и бюджету».

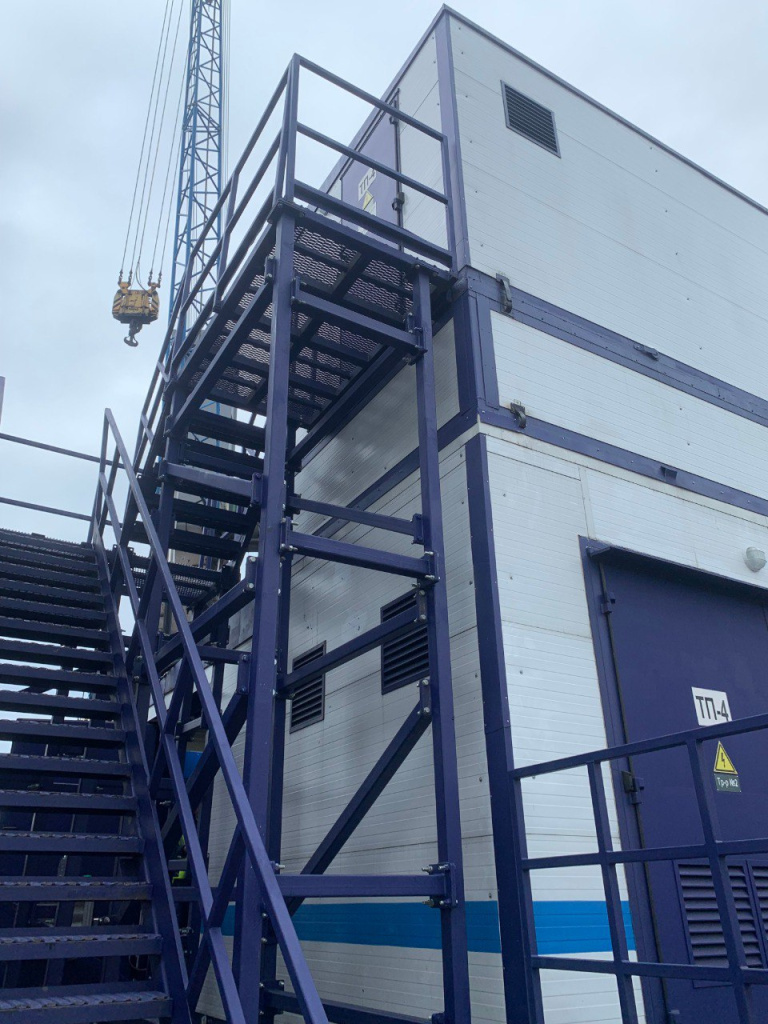

Строительные работы включают в себя заливку бетонного фундамента с маслоприёмником, монтаж площадок обслуживания и устройство ограждения. Ввод подстанции в эксплуатацию запланирован на I квартал 2025 года.
